전기자동차 충전을 시켜놨는데 방전이 되는 이유

전기차가 점차 우리 일상에 보급되면서, 많은 사람들이 전기차의 성능과 효율성에 대해 긍정적인 평가를 내리고 있습니다. 전기차는 기존 내연기관 차량의 복잡한 엔진 시스템을 대체하며, 전기 모터와 배터리 시스템을 기반으로 운행됩니다. 그중에서도 전기차의 배터리 시스템은 가장 중요한 요소로, 차량의 구동 성능과 효율성을 좌우합니다. 하지만, 전기차에도 배터리 방전 문제가 발생할 수 있습니다. 특히, 많은 사람들이 간과하는 부분이 바로 12V 배터리의 방전입니다.



1. 전기차의 배터리 시스템: 고전압 배터리와 12V 배터리

전기차는 크게 두 가지 배터리 시스템을 갖추고 있습니다. 하나는 고전압 배터리로, 주로 차량의 구동을 담당하는 배터리입니다. 다른 하나는 12V 배터리로, 차량의 전장품을 구동하는 데 사용됩니다. 두 배터리는 전혀 다른 역할을 수행하며, 서로 다른 특성을 지니고 있습니다.

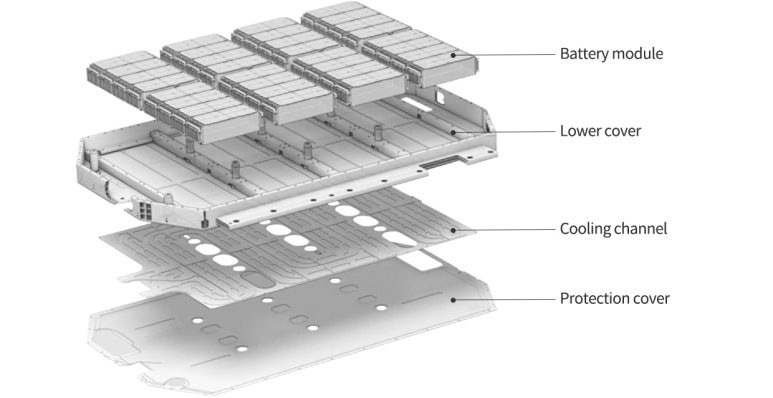

1.1 고전압 배터리(구동용 배터리)

고전압 배터리는 전기차의 주요 배터리로, 차량의 주행에 필요한 전력을 공급합니다. 이 배터리는 보통 200V에서 800V 이상의 전압을 사용하며, 전기차의 주행 거리와 성능에 결정적인 영향을 미칩니다. 고전압 배터리는 대형 리튬이온 배터리 셀로 구성되며, 높은 에너지 밀도를 자랑합니다. 이는 전기차가 긴 주행 거리를 제공할 수 있도록 해주는 핵심 요소입니다.

고전압 배터리는 전기차의 운행 중에 필수적인 역할을 하며, 이 배터리가 방전되면 전기차는 더 이상 주행할 수 없습니다. 그러나 고전압 배터리는 방전되는 일이 드물고, 그 성능을 유지하려면 적절한 관리가 필요합니다.

1.2 12V 배터리(전장품 구동용 배터리)

전기차에는 고전압 배터리 외에도 12V 배터리가 존재합니다. 12V 배터리는 차량 내 여러 전자장치, 즉 전장품들을 구동하는 데 사용됩니다. 예를 들어, 차량의 라이트, 윈도우, 에어컨, 히터, 인포테인먼트 시스템, 전자 제어장치 등은 모두 12V 배터리의 전력을 사용합니다.

12V 배터리는 고전압 배터리와는 달리 낮은 전압을 사용하지만, 전기차에서 매우 중요한 역할을 합니다. 12V 배터리는 자동차의 모든 전장품을 작동시키는 데 필요한 전력을 공급하며, 차량이 정상적으로 작동하는 데 없어서는 안 될 중요한 요소입니다.

2. 12V 배터리가 방전될 수 있다는 사실

고전압 배터리가 방전되는 것은 전기차가 운행할 수 없게 만드는 중대한 문제이지만, 12V 배터리의 방전도 차량 운행에 영향을 미칠 수 있습니다. 12V 배터리가 방전되면, 차량의 전자 시스템이 제대로 작동하지 않게 되며, 차량의 시동을 걸 수 없는 상황이 발생할 수 있습니다.

2.1 12V 배터리가 방전되는 원인

12V 배터리가 방전되는 이유는 여러 가지가 있을 수 있습니다. 가장 일반적인 원인은 다음과 같습니다.

• 장시간 주차: 전기차를 장기간 사용하지 않고 주차하면, 12V 배터리는 서서히 방전됩니다. 전기차는 고전압 배터리와 12V 배터리가 연결되어 있지만, 고전압 배터리가 12V 배터리를 지속적으로 충전하는 시스템을 가지고 있기 때문에 장기간 사용하지 않으면 충전이 되지 않게 됩니다.
• 과도한 전력 소모: 전기차의 전장품 중 일부는 지속적으로 전력을 소비할 수 있습니다. 예를 들어, 인포테인먼트 시스템이나 차내 조명 등이 장시간 켜져 있다면 12V 배터리가 과도하게 방전될 수 있습니다. 오랜시간 주차를 해야할 경우 블랙박스 상시주차 녹화를 꺼주세요.
• 배터리 노후화: 12V 배터리도 시간이 지남에 따라 성능이 저하됩니다. 노후화된 배터리는 에너지 저장 능력이 떨어지며, 방전이 더 쉽게 발생할 수 있습니다.
• 저온 환경: 겨울철의 저온 환경은 12V 배터리의 성능을 저하시킬 수 있습니다. 낮은 온도는 배터리의 화학 반응 속도를 늦추어 충전 및 방전 효율을 감소시킵니다.

2.2 12V 배터리 방전의 증상

12V 배터리가 방전되면 차량 내 여러 전장품이 정상적으로 작동하지 않게 됩니다. 주요 증상은 다음과 같습니다.

• 시동 불능: 12V 배터리가 방전되면 차량의 전자 제어 시스템이 작동하지 않아, 시동을 걸 수 없습니다. 이는 차의 전기 시스템이 전혀 작동하지 않음을 의미합니다.
• 전장품 작동 불능: 12V 배터리가 방전되면 차량의 라이트, 창문, 인포테인먼트 시스템 등이 정상적으로 작동하지 않게 됩니다.
• 경고등 점등: 차량 대시보드에 12V 배터리와 관련된 경고등이 점등될 수 있습니다. 이 경고등은 배터리 상태가 좋지 않다는 신호입니다.

3. 12V 배터리 방전 해결법

12V 배터리가 방전된 경우, 다음과 같은 방법으로 문제를 해결할 수 있습니다.

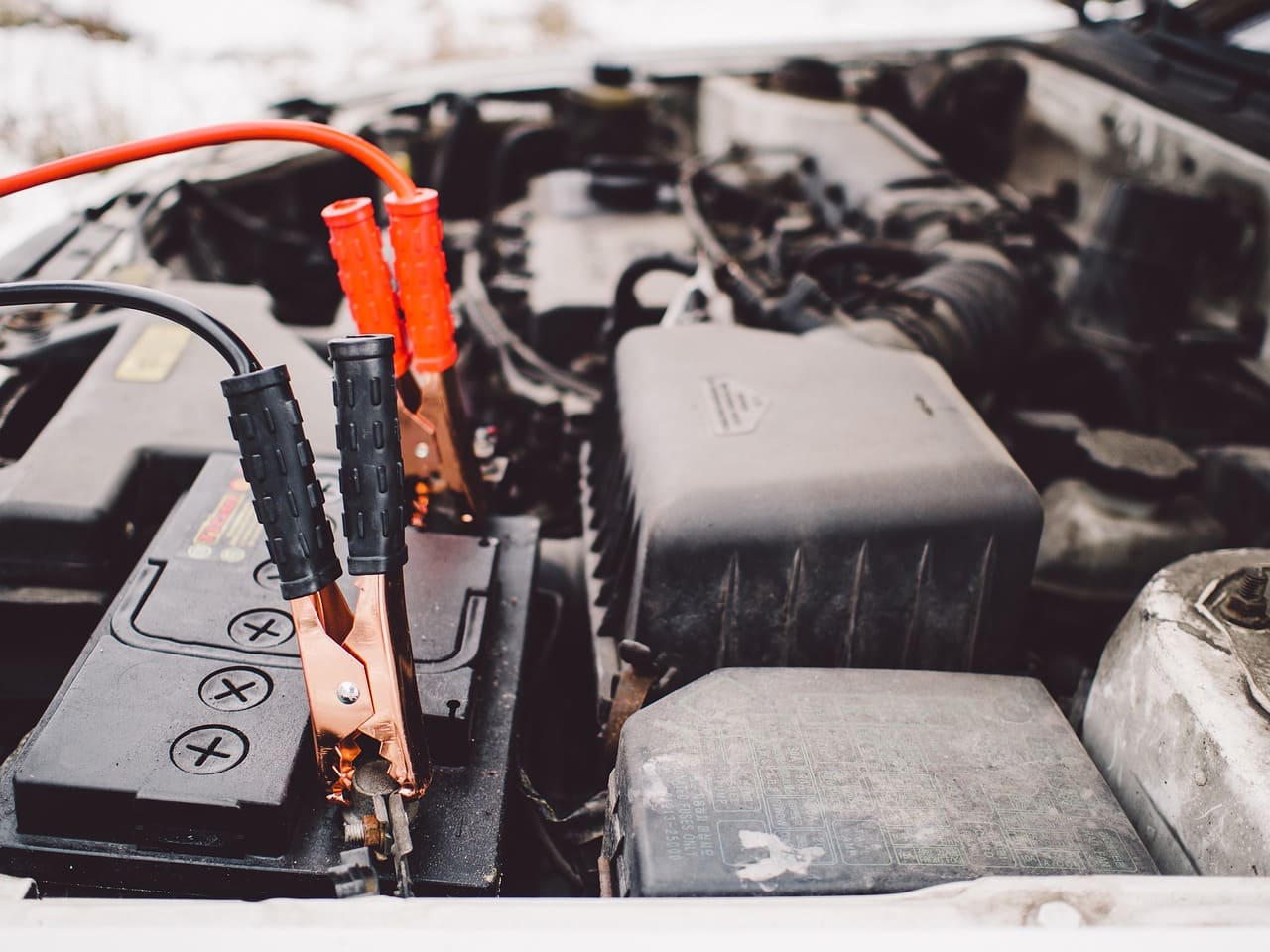

3.1 점프 스타트

가장 일반적인 방법은 점프 스타트를 사용하는 것입니다. 점프 스타트는 다른 차량의 12V 배터리와 연결하여 방전된 배터리를 충전하는 방식입니다. 점프 케이블을 이용해 두 차량의 배터리를 연결하고, 시동을 걸어 방전된 배터리를 충전할 수 있습니다. 다만, 점프 스타트를 하기 전에 차량 매뉴얼을 확인하고 안전 절차를 따르는 것이 중요합니다.

3.2 휴대용 점프 스타터 사용

점프 스타트가 불가능한 상황에서는 휴대용 점프 스타터를 사용할 수 있습니다. 휴대용 점프 스타터는 12V 배터리 방전 시 긴급하게 사용할 수 있는 장비로, 차량에 연결하여 12V 배터리를 충전할 수 있습니다.

3.3 12V 배터리 교체

12V 배터리가 오래되어 방전이 자주 발생하거나, 점프 스타트로 해결되지 않는 경우, 배터리 자체를 교체하는 것이 필요할 수 있습니다. 배터리 교체는 차량의 매뉴얼을 참조하여 전문가에게 의뢰하거나, 직접 교체할 수 있습니다.

4. 12V 배터리 관리 방법

12V 배터리의 수명을 늘리고 방전 문제를 예방하기 위해 다음과 같은 관리 방법을 실천할 수 있습니다.

4.1 주기적인 운행

전기차는 주기적으로 운행하여 12V 배터리를 충전해야 합니다. 차량을 장기간 주차하지 않고 주기적으로 운전하여 배터리를 충전하는 것이 중요합니다.

4.2 전력 소모 최소화

전기차의 전장품을 장시간 사용하면 12V 배터리가 과도하게 방전될 수 있습니다. 불필요한 전장품은 사용하지 않도록 하여 배터리 소모를 줄여야 합니다.

4.3 배터리 상태 점검

12V 배터리의 상태를 주기적으로 점검하여, 문제가 발생하기 전에 미리 교체하거나 점검을 받을 수 있도록 해야 합니다. 배터리의 전압이나 단자 상태를 점검하는 것이 좋습니다.

4.4 저온 환경 피하기

겨울철에는 배터리 성능이 저하되므로, 실내 주차를 통해 저온 환경을 피하는 것이 좋습니다. 또한, 차량을 예열하여 배터리의 성능을 유지할 수 있습니다.

전기자동차 고전압 배터리에서 저전압 배터리로 전압이 이동되는 원리

전기자동차에서 고전압 배터리(주로 300V~800V 이상의 전압)를 저전압 배터리(12V)로 변환하는 시스템은 **DC-DC 컨버터(DC-DC converter)**라고 불리는 전력 변환 장치에서 이루어집니다. 이는 고전압을 낮은 전압으로 변환하여 12V 배터리를 충전하거나 차량의 전장품에 전력을 공급하는 중요한 역할을 합니다.

1. DC-DC 컨버터 (DC-DC Converter)

• DC-DC 컨버터는 입력 전압이 DC(직류)일 때 다른 DC 전압으로 변환해주는 전력 변환 장치입니다. 전기차에서는 고전압 배터리로부터 나오는 DC 전력을 12V 배터리에 적합한 전압으로 변환하여 전장을 구동하는데 사용합니다.
• 동작 원리:
  1. 스위칭 소자(예: 트랜지스터, IGBT 등)가 입력된 고전압 DC를 일정 주기로 ON/OFF 하여 펄스 형태로 변환합니다.
  2. 이 펄스는 인덕터와 커패시터를 이용해 필터링되어 DC 전압으로 다시 변환됩니다.
  3. 이후, 변환된 전압은 12V 시스템에 안정적인 전압을 공급하게 됩니다.

2. 전력 변환 과정에서의 주요 구성 요소

• 스위칭 소자(Switching Components): DC-DC 컨버터에서 가장 중요한 부품으로, 트랜지스터(예: MOSFET, IGBT 등)를 사용하여 전압을 변환합니다. 이 소자는 전력의 흐름을 제어하여 고전압 DC를 필요한 저전압으로 변환하는 데 중요한 역할을 합니다.
• 인덕터(Inductor): 고전압을 낮은 전압으로 변환하는 과정에서 전류를 저장하고 변환에 필요한 에너지를 제공합니다. 주로 스위칭 주파수에 맞춰 인덕터의 특성을 조정하여 전압 변환을 효율적으로 처리합니다.
• 커패시터(Capacitor): 변환된 전압을 평활화하여 출력 전압을 안정적으로 만듭니다. 커패시터는 전압 변동을 최소화하고, 출력 전압이 일정하게 유지될 수 있도록 도와줍니다.
• 컨트롤러(Controller): DC-DC 컨버터의 동작을 제어하는 부분으로, 변환된 출력 전압을 일정하게 유지하기 위해 스위칭 소자의 동작을 관리합니다. 또한, 출력 전압을 조절하는 역할도 하며, 효율적인 전력 관리를 지원합니다.

3. 변압기(Transformer) 사용 여부

전기차에서 DC-DC 컨버터는 기본적으로 직류(DC) 전압을 변환하는 장치이기 때문에, **AC-DC 변환기(인버터)**와는 다르게 **변압기(Transformer)**를 사용하지 않습니다. 변압기는 교류(AC) 전압의 크기를 변환할 때 사용되며, DC-DC 변환기에서는 일반적으로 스위칭 방식을 사용하여 전압을 변환합니다.

따라서, 전기차의 고전압 배터리에서 12V 배터리로 전환하는 과정에는 변압기 대신 DC-DC 컨버터가 사용됩니다. 이 시스템은 고전압 DC를 효율적으로 변환할 수 있게 설계되어 있으며, 전기차의 전력 관리를 최적화합니다.

4. 주요 전력 변환 기술

• Buck Converter: 고전압을 저전압으로 변환할 때 사용되는 기본적인 DC-DC 컨버터로, 전압을 낮추는 역할을 합니다. 이 방식은 스위칭 소자를 통해 전압을 낮추고, 인덕터와 커패시터를 이용하여 출력을 평활화합니다.
• Boost Converter: 반대로, 저전압을 고전압으로 변환할 때 사용됩니다. 전기차의 경우에는 고전압을 낮추는 시스템이 필요하므로 Buck Converter가 주요 기술입니다.

어떻게 해야지 전기자동차 배터리 방전 안시키고 사용할 수 있는데?

1. 고전압 배터리가 12V 배터리를 충전하는 원리

전기차는 고전압 배터리에서 12V 배터리로 전력을 공급하는 DC-DC 컨버터라는 장치가 설치되어 있습니다. 이 컨버터는 고전압 배터리의 직류(DC) 전력을 12V로 변환해 12V 배터리를 충전하고 차량의 전장품에 전력을 공급합니다.

작동 원리는 다음과 같습니다:

• 고전압 배터리에서 나오는 전력은 DC-DC 컨버터를 통해 12V로 변환됩니다.
• 이 변환된 전력은 12V 배터리를 충전하거나, 차량의 전장품(라이트, 윈도우, 인포테인먼트 시스템 등)을 구동하는 데 사용됩니다.

2. 시동을 켜면 12V 배터리가 충전된다

전기차에서 고전압 배터리와 12V 배터리는 항상 연결되어 있기 때문에, 시동만 켜도 고전압 배터리에서 12V 배터리로 전력을 공급하고 충전이 시작됩니다. 즉, 차량을 주행하지 않고 시동만 켠 상태에서도 DC-DC 컨버터는 작동하여 고전압 배터리에서 나온 전력으로 12V 배터리를 충전합니다.

따라서, 차량을 주행할 필요 없이, 시동을 켜 놓기만 해도 12V 배터리는 충전되며, 전장품에 필요한 전력을 공급받게 됩니다.

3. 고전압 배터리에서 12V 배터리로 전력을 공급하는 과정

• 시동을 켜거나 차량을 운행하면, 고전압 배터리가 DC-DC 컨버터를 통해 12V 배터리에 전력을 공급합니다.
• 주행 시에도 고전압 배터리가 12V 배터리를 충전하는 방식은 동일합니다. 다만, 주행을 하면 배터리가 더 빨리 충전되고, 고전압 배터리가 더 많은 에너지를 제공하므로 12V 배터리는 더욱 빠르게 충전됩니다.

4. 왜 시동만 켜도 충전될 수 있나?

전기차의 DC-DC 컨버터는 시동을 켜는 것만으로 작동을 시작합니다. 시동을 켜면, 고전압 배터리의 전력이 DC-DC 컨버터를 통해 12V로 변환되어 12V 배터리를 충전하게 됩니다. 이 시스템은 차량의 전기 시스템을 지원하기 위해 설계되었으며, 차량의 배터리 관리 시스템(BMS)이 이를 제어하고 안정적으로 전압을 유지하는 역할을 합니다.

5. 결론

전기차에는 고전압 배터리와 12V 배터리가 존재하며, 두 배터리는 각기 다른 역할을 합니다. 고전압 배터리는 차량의 주행에 필요한 전력을 공급하는 반면, 12V 배터리는 차량의 전장품을 구동하는 데 필요한 전력을 제공합니다. 12V 배터리는 방전될 수 있으며, 방전 시 차량의 전자 시스템이 정상적으로 작동하지 않을 수 있습니다. 따라서, 12V 배터리의 방전을 예방하고 관리하는 것이 매우 중요합니다.

12V 배터리가 방전되면 점프 스타트나 휴대용 점프 스타터를 사용하여 충전할 수 있으며, 장기적으로는 정기적인 운행과 배터리 점검을 통해 방전 문제를 예방할 수 있습니다. 12V 배터리의 상태를 주기적으로 점검하고, 과도한 전력 소모를 피하며, 저온 환경에서 배터리의 성능을 보호하는 관리가 필요합니다. 전기차의 성능과 안전성을 유지하기 위해 12V 배터리에 대한 이해와 관리가 중요합니다.
