    자동차 연료 라인은 엔진이 최적의 성능을 발휘할 수 있도록 연료를 공급하고 분사하는 핵심 시스템입니다. 이 시스템은 MPI(다중 분사 방식)와 GDI(직접 분사 방식) 엔진에 따라 설계와 작동 방식이 다르며, 연료 펌프, 연료압력조절기, 리턴 호스, 고압 분사 시스템 등 다양한 부품으로 구성됩니다. 본 글에서는 자동차 연료 라인의 주요 부품과 역할을 상세히 분석하고, 정비 노하우까지 함께 소개해 드립니다.

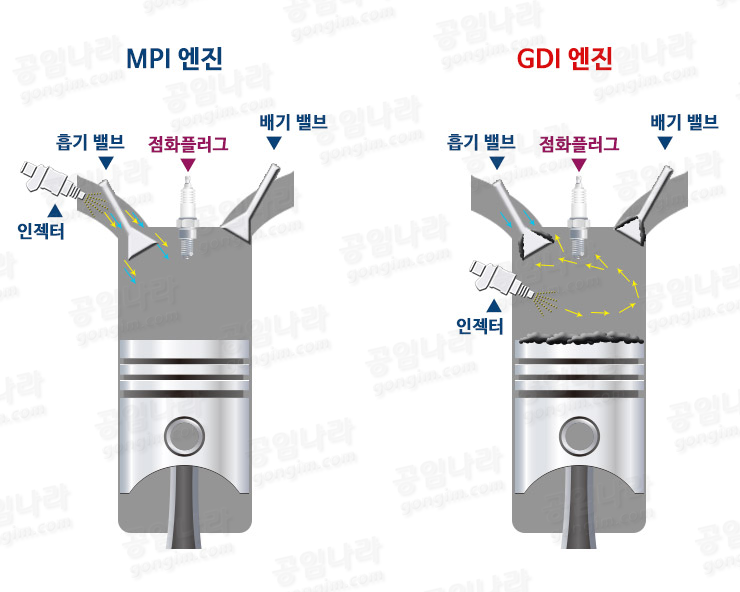

    1. 자동차 연료 라인의 개요: MPI와 GDI 엔진의 차이

    자동차 연료 라인은 엔진으로 연료를 공급하고 압력을 유지하는 중요한 시스템입니다. 연료 공급 방식에 따라 크게 MPI(Multi-Point Injection)와 GDI(Gasoline Direct Injection) 엔진으로 나뉩니다.

    ① MPI 엔진 (다중 분사 방식)

    MPI 엔진은 인젝터를 이용해 흡기 매니폴드에 연료를 분사한 후 공기와 혼합하여 실린더 내부로 공급하는 방식입니다.

    • 장점: 연료 공급이 일정하고 균일하여 엔진 내구성이 뛰어남, 카본 축적이 적어 장기적인 성능 유지 가능, 수리 및 정비가 쉬움
    • 단점: 연료 분사 위치가 실린더 외부이므로 연소 효율이 낮음, 연비가 GDI보다 다소 불리함

    ② GDI 엔진 (직접 분사 방식)

    GDI 엔진은 인젝터가 실린더 내부에 위치하여 연료를 직접 분사하는 방식입니다.

    • 장점: 연료 분사 위치가 실린더 내부이므로 연소 효율이 높아 연비가 개선됨, 고압 분사로 인해 폭발력이 증가하여 출력 향상 가능
    • 단점: 고압 연료 시스템을 사용하므로 부품이 복잡하고 정비가 어려움, 흡기 밸브에 카본이 쌓일 가능성이 높아 주기적인 관리 필요

    2. 연료 펌프: 자동차 연료 라인의 핵심 부품

    연료 펌프는 연료 탱크에서 연료를 엔진으로 공급하는 역할을 합니다.

    ① 저압 연료 펌프 (인탱크 펌프)

    • 연료 탱크 내부에 위치하여 연료를 흡입한 후 연료 라인을 통해 엔진으로 공급
    • MPI와 GDI 엔진 모두 기본적으로 사용
    • 일반적으로 연료 필터와 함께 장착

    ② 고압 연료 펌프 (GDI 엔진 전용)

    • GDI 엔진에서는 연료를 실린더에 직접 분사해야 하기 때문에 고압 연료 펌프가 추가로 필요
    • 압력을 50~200bar 이상으로 높여 인젝터를 통해 분사
    • 정비 시 오일과 연료 라인의 압력 확인 필수

    3. 연료압력조절기와 리턴 호스: 연료 압력 유지의 핵심

    ① 연료압력조절기 (Fuel Pressure Regulator, FPR)

    • 연료압력조절기는 연료 라인의 압력을 일정하게 유지하는 역할을 하며, 연료 분사량을 조절하는 중요한 부품
    • MPI 엔진: 연료 라인에 위치하여 리턴 방식으로 연료를 조절
    • GDI 엔진: 연료 펌프와 인젝터 사이에서 연료 분사 압력을 제어

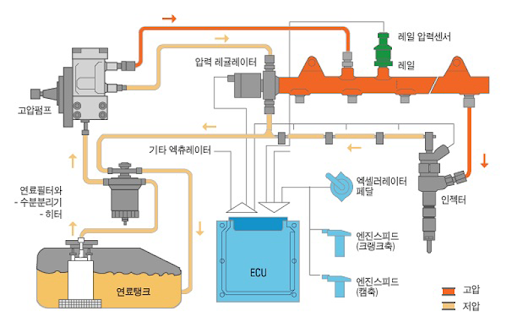

    4. 고압 분사 시스템과 연료 라인의 중요 부품

    ① 고압 분사 시스템 (GDI 엔진 전용)

    • 고압 연료 펌프를 통해 연료를 고압으로 압축하여 실린더 내부로 직접 분사
    • 고압 라인 정비 시 반드시 압력을 완전히 제거한 후 작업해야 함
    • 고압 연료 펌프 및 인젝터 주변의 연료 누출 여부 확인 필수

    ② 전자제어 연료 라인

    • 현대 자동차의 연료 시스템은 전자제어 방식으로 연료 압력을 자동 조절
    • 센서 기반 연료 공급 시스템을 사용하여 연료압력센서(FPS), 연료 온도 센서, 크랭크 각 센서를 통해 최적화
    • 센서 값이 정상 범위를 벗어나면 출력 저하, 시동 불량 등의 증상 발생

    5. 연료 인젝터와 시동성: 정비 포인트

    ① 연료 인젝터의 역할과 종류

    • MPI 인젝터: 흡기 매니폴드에 연료를 분사
    • GDI 인젝터: 고압으로 연료를 직접 실린더에 분사
    • MPI 엔진은 인젝터 세척이 비교적 쉬운 반면, GDI 엔진은 고압 세척이 필요

    ② 연료 라인이 시동성에 미치는 영향

    • 연료 압력이 부족하면 시동이 걸리지 않거나, 걸려도 쉽게 꺼질 수 있음
    • 겨울철 연료 라인 내부 결빙 예방을 위해 연료 첨가제 사용 가능

    결론

    자동차 연료 라인은 엔진의 성능과 연비에 직접적인 영향을 미치는 중요한 시스템입니다. MPI와 GDI 엔진에 따라 연료 공급 방식이 다르며, 연료 펌프, 연료압력조절기, 고압 연료 라인 등 다양한 부품이 상호작용하여 최적의 연료 공급을 담당합니다. 정비 시에는 각 부품의 작동 원리를 이해하고, 고장 증상과 점검 포인트를 숙지하는 것이 중요합니다.
